Крейсерский швертбот класса Т

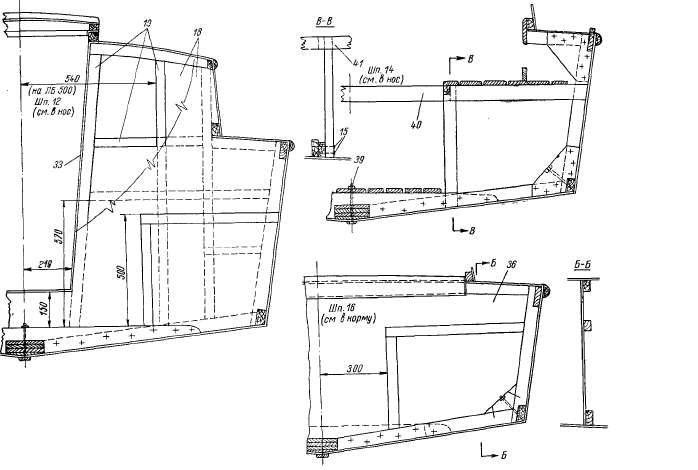

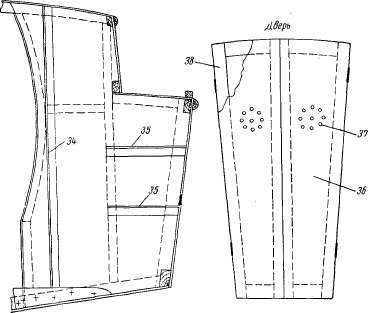

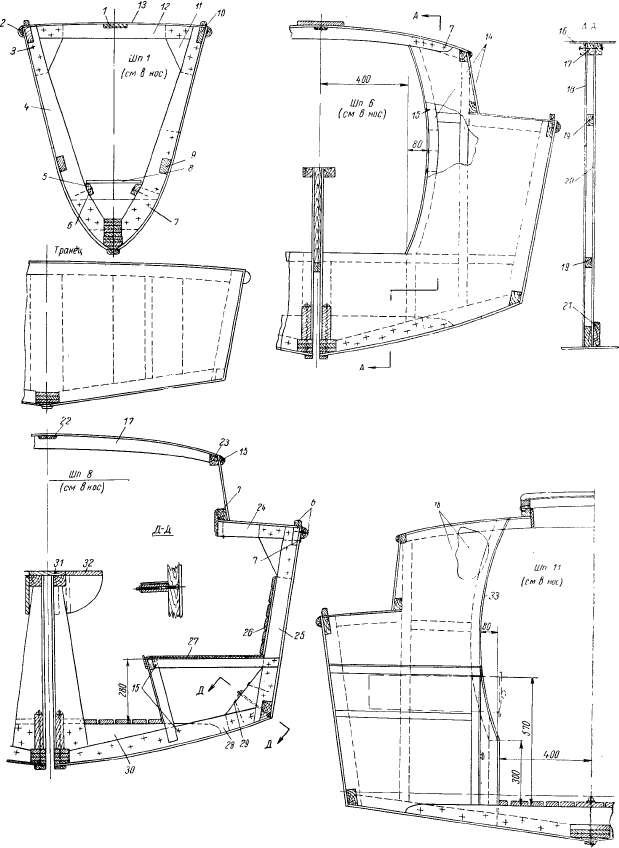

Сечения по шпангоутам.

1 — мидельвейс, сосиа 20X100; 2 — буртик, дуб (ясень) 20X40; 3 — заклепка, гвоздь оцинков. 3X70; 4 — шпангоут, дуб (ясеиь) 28x85; 5 — продольный опорный брусок, сосиа (ель) 28X40; 6 — шуруп оцииков. 5X40; 7 — заклепка, гвоздь оцииков. 4X100; 8 — настил форпика, сосиов. доски 20X150; 9 — скуловой стрингер, дуб 40X65; 10 — привальный брус, сосиа 25X72; 11 — бим-совая киица, бакфаиера δ = 7; 12 — бимс, сосиа 28X60; 13 — палуба, бакфаиера о —7; 14 — бруски переборок, сосиа (ель) 28-Х40; 15 — шуруп оцииков. 4X26; 16 — иакладки подмачто-вые, дуб 28X60; 17 — бимс рубки, сосиа 28X60; 18— авиа-фаиера δ=4; 19 — обвязка переборки, сосиа 28x40; 20 — бакфаиера δ = 5; 21 — флор, дуб (ясеиь) 20X150; 22— мидельвейс рубки, сосиа 15X70 (нарезать вполдерева); 23 — продольная балка крыши рубки, сосиа 40X50; 24 — полубимс, сосиа (ель) 28X40; 25 — топтимберс, сосиа 28X55; 26 — зашивка борта, сосна 7X40; 27 — иастил, сосиа δ — 15; 28 — флортимберс, дуб (ясеиь) 28X55; 29 — гвоздь оцииков. 3X70; 30 — флор, дуб 20X150; 31 — плаиширь, дуб (ясеиь) 20X150; 32 — доска стола, дуб (ясеиь) 20X150; 33 — облицовка, дуб (ясень) 10X35; 34 — дверца шкафа, авиафаиера 5X350X1100; 35 — полки, авиафаиера 4X350: 36 — бакфаиера δ=5; 37 — вентиляционные отверстия диаметром 10 мм; 38 — обвязка, дуб (ясеиь) 28X50; 39 — болт М8Х160; 40 — бимс гика-шкота 28X60; 41 — продольный брусок сиденья, сосиа 28X40.
